열회수형 환기장치(Energy Recovery Ventilator) 개요

• 고층아파트, 패시브하우스, 대형건물 등이 늘어나면서 사람에게 필요한 환기량이 부족해질 수 밖에 없는 현대 사회에서 반드시 필요한 기계식 환기장치

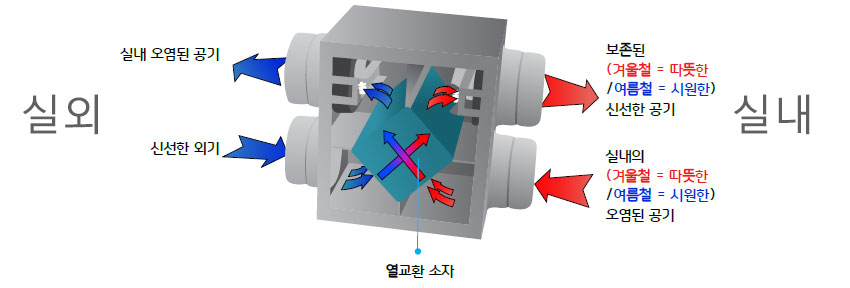

• 실외로 나가는 공기와 실내로 들어오는 공기의 열을 기계 내에서 교환하여 실내에 공급하는 장치

열회수형 환기장치(Energy Reconery System)란 ?

• 실내의 오염된 공기를 실외로 배출시키는 동시에 신선한 외부공기를 실내에 공급하는 양방향 환기 시스템
• 냉난방을 하고 있는 실내에서 환기시 외부로 그냥 버려지는 열에너지를 열교환소자(Air-to-Air Heat Exchange)에서 회수 하여 실내에 공급하는 방식

열회수형 환기장치의 필요성

환경 호르몬, 공기오염, 세균발생 예방

• 각종 구조물에서 발생하는 10,000여 종의 화학 물질이 사람들의 호흡을 통해 실내공기를 계속 오염시킴
• 오염되는 실내공기 양은 실외공기의 6배 이상으로 주의산만, 무기력증, 만성두통, 냉방병, 기관지염, 천식, 알레르기 등을 일으킴
• 우라늄이 분리되는 과정에서 자연생성되는 방사선 가스인 라돈은 ‘죽음의 가스’, ‘침묵의 살인자’ 라고 불리며 4피코큐리 이상시 인체에 치명적이며 폐암 발생의 원인이 됨 (KBS 추적 60분 2013. 12. 28 , 2014. 3. 22 , 2014. 3. 29방영)
• 건축 내장재, 단열재, 섬유, 옷감, 실내가구, 싱크대, 바닥재, 난반연료의 연소과정, 흡연, 생활용품, 의약품, 접착제 등에서 발생하는 포름알데히드는 눈, 코, 목 등을 자극하며, 불안, 초조, 피로, 두통 등을 초래, 발암의 가능성이 있음

열회수형 환기장치가 사용되어야 하는 곳

아파트, 패시브하우스, 사무실 등
실내공기 오염으로 인한 발병, 각종 유해가스(특히 라돈) 발생, 새집 증후군, 신건축물증후군 등을 예방하여 건강생활을 보장, 특히 에너 지 절약이 주 목적인 패시브하우스(Passive House)의 환기문제 해결

학교, 병원, 종교시설
외부 오염된 공기를 이중 필터링하여 실내로 유입함으로써 학교, 도 서관, 병원 및 종교시설, 집회장 등에 쾌적하고 청결한 환경 조성

대형 쇼핑몰, 전문 식당가, 스포츠센터, 카페등 영업장
충분한 환기로 쾌적한 공간을 유지하므로 고정고객 유치에 큰 도움 이 되며 근무자들에게도 최적의 근무 공간을 조성

동물병원, 동식물원, 버섯재배시설, 축사, 양계장 등
열화수형 장치로 외부 신선한 공기를 공급함으로써 공기오염과 산 소부족으로 인한 동식물들의 각종 호흡기 질환을 예방하고 튼튼하 게 성장 발육할 수 있는 환경 조성

실내공기질 관리에 관한 국가법령 제정 배경

실내공기질 관련법

열회수형 환기장치 보급현황

• 2004년 5월 ‘다중이용시설등의 실내공기질 관리법’이 시행된 이후 열회수형 환기장치 보급은 해마다 증가
• 2006년 2월부터 100세대 이상의 공동주택에는 시간당 0.7회 이상 환기 가능하도록 자연환기시설 또는 기계환기설비 설치가 의무 화되면서 열회수형 환기장치 시장은 2005년에 비해 2배 이상 증가된 2,200억원 규모로 급증, 2008년에는 5,500억원, 현재는 1조원 의 대형시장으로 성장
• 최근 주상복합아파트와 에너지절약형 건물의 신축 붐에 따라 시장규모가 급성장
• 현재 열회수형 환기장치는 국내 80만대 이상이 보급되었으며, 이후 매년 약 35만대 이상이 추가로 보급될 전망

열회수형 환기장치 보급현황

• 2006년 이후 100세대 이상의 공동주택에서의 기계환기설비가 의무화되었으나 실제 거주자들이 실내의 건강한 공기 환경유지를 위해 환기장치를 가동해야 한다는 것을 홍보 부족으로 사용이 활성화 되지 않음
• 현재 우리나라에서 사용하는 환기장치의 열교환소자는 대부분이 종이 소재로 6개월에 1회 이상 열교환소자를 교체 해주어야 하나 교체비용의 부담으로 교체가 이루어지지 않고 있는 실정 이며, 따라서 세균으로 인한 바이러스 감염 등의 건강 악화 문제가 심각함
• 법적 교체 규정이 없어 반드시 이루어져야 할 교체가 이루어지지 않고 있으며, 대부분의 소비자들은 열교환소자 교체 의 필요성을 인지하지 못하고 있음

현재 국내 보급된 열교환 소자의 문제점

• 현재 우리나라에서 보편적으로 사용하는 종이소재의 열교환소자는 미생물성물질인 박테리아, 곰팡이와 꽃가루, 황사 등이 부착되기 쉬워 박테리아, 곰팡이 등 병원균이 성장, 번식하여 감기 및 호흡기 질환자가 발생하기 쉬움
• 열교환소자에서 열과 함께 습기까지 교환되어 겨울에는 소자의 내부에 습기가 얼어 제대로 기능하지 못할 수 있음
• 현재의 열교환소자 경우 발생 가능한 문제를 해결하기 위해 6개월에 1회 이상 교체해야 하는데, 연간 교체비 25만원 (대당 5만원 x 2대, 연간 2회 교체 및 설치비 5만원 포함)이 소요되고 다량 교체시 보수비가 추가 발생

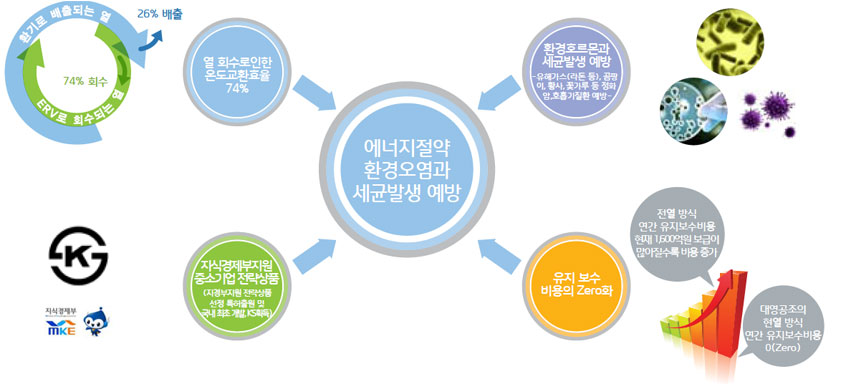

현재 국내 보급된 열회수형 환기장치의 문제점 해결 방안

열회수형 환기장치 연구개발 히스토리

• 산업통상자원부((구)지식경제부) 산하 한국표준협회 중소기업 전략상품으로 선정(2008.09.)되어 지원금(11,253천원)을 보조 받아 개발(총 개발 소요비용 1,250,000천원)

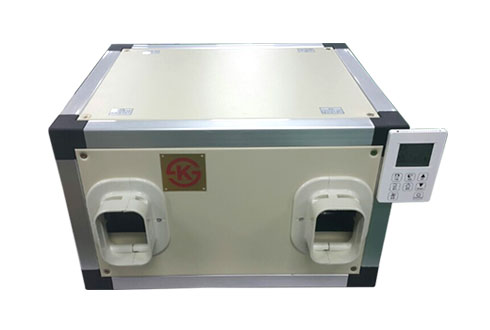

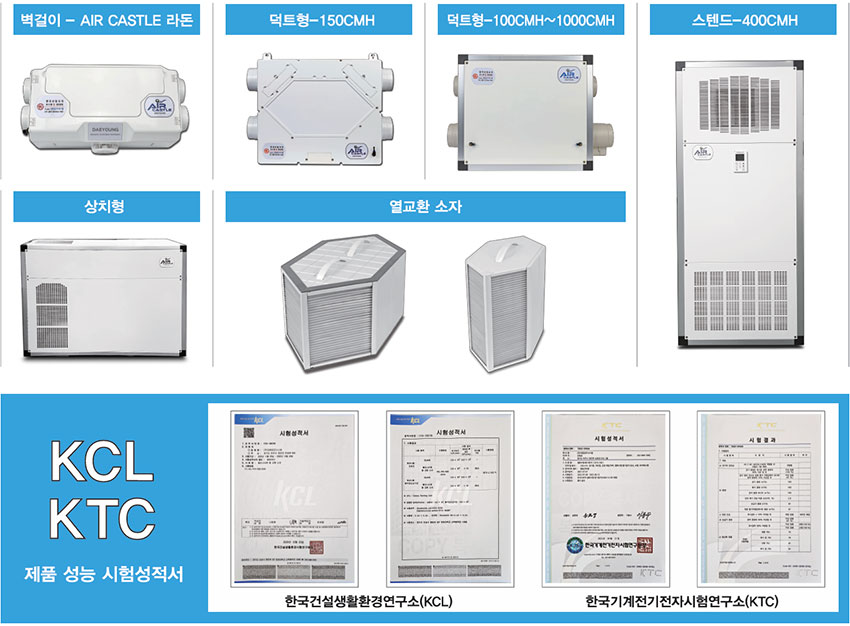

• 국내 최초 개발과 특허등록 및 KS인증, KC인증
• 제품에 사용된 모든 재료는 친환경 녹색 저탄소, CO2 발생감소, 전자파 발생 무의 신소재

• 열회수형 환기장치(현열제품) 및 폴리스티렌 열교환소자 개발과정
    - 2008. 09. 중소기업 전략상품 선정 ((구)지식경제부 한국표준협회)
    - 2009. 01. 대영-경쟁사(Natinal 社) 제품 성능비교 시험(1차)
    - 2009. 02. 현열 성능시험(1차)
    - 2009. 04. 최종결과 보고서 제출 ((구)지식경제부 한국표준협회)


대영공조의 열회수형 환기장치 사용 비교표

※ 현열(Sensilble Heat) : 물질의 상태변화 없이 온도변화에만 필요한 열량
  잠열(Latent Heat) : 물질의 온도변화 없이 상태변화에만 필요한 열량
